1、钢筋的锚固质量标准及通病防治

质量通病：

① 梁钢筋伸入墙、柱内的锚固长度不够或锚固方式不当，有抗震要求的未按设计要求下料。

② 次梁钢筋入主梁的锚固长度不符合要求。地梁入承台的锚固长度不够。

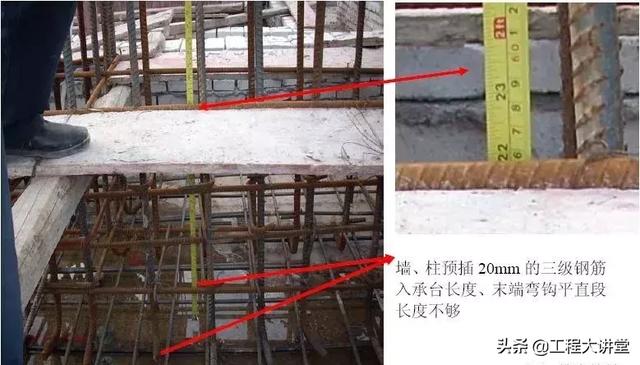

③ 墙、柱钢筋伸入基础承台或伸出楼面、屋面的长度不够。

④ 悬挑梁筋或悬挑板筋的锚固不符合设计要求或规范要求。

⑤ 板底筋或面筋入梁内的锚固长度不够设计或规范要求。

⑥ 水平钢筋在墙转角处的锚固不符合要求。

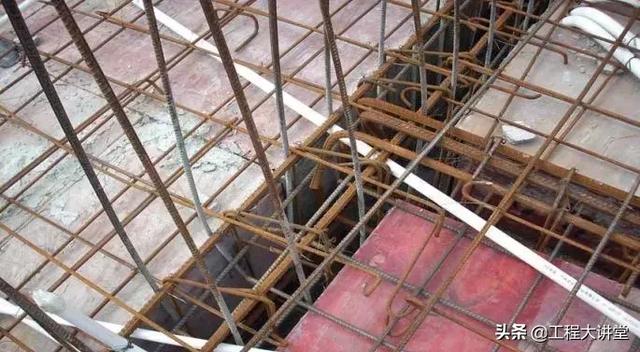

顶层柱钢筋伸出的锚固长度不足、梁筋没有锚入节点内。

剪力墙竖向钢筋顶部构造不符合要求，锚固长度及锚固方式均不符合要求。

水平钢筋在墙转角处的锚固长度和方式不符合要求。

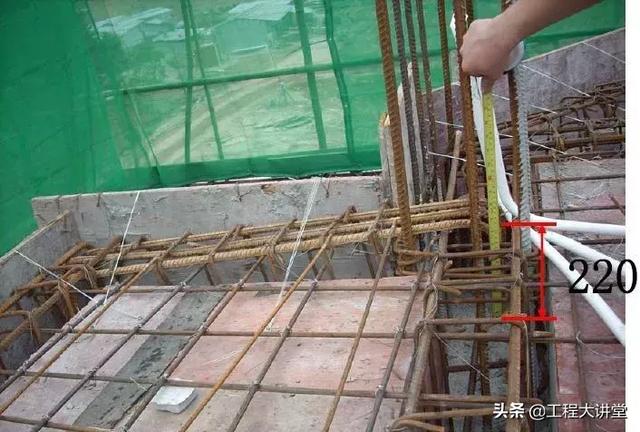

梁面筋入墙的锚固长度不够，弯折端未达15d。

18mm的三级钢筋抗震锚固长度不够，在C25砼内应为42d。

梁钢筋锚入柱未过柱中线5d。

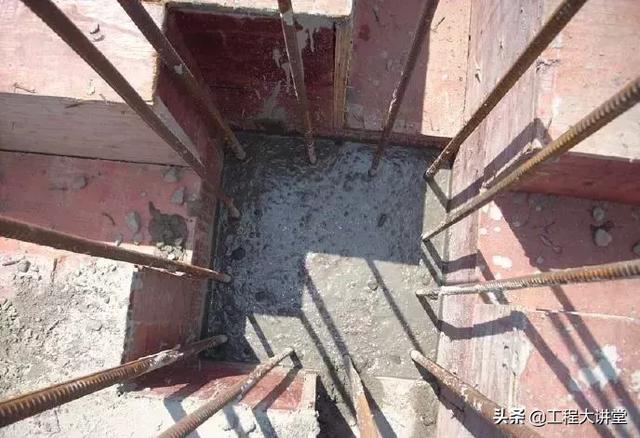

剪力墙钢筋伸出楼面长度不足。

顶层反梁钢筋锚固错误，未锚入墙柱内。

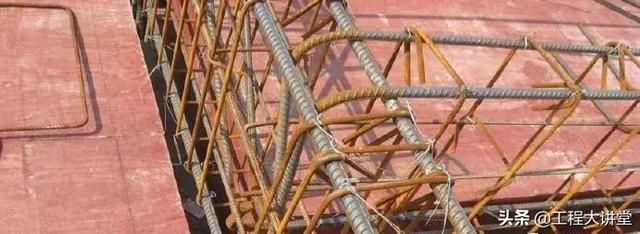

悬挑梁面筋锚固长度不够，钢筋骨架倾斜。

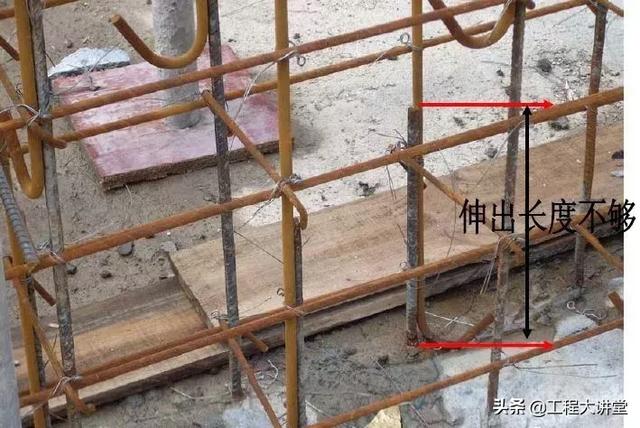

地梁入承台的锚长度太短，不符合要求。

防治措施：

① 做好技术交底。

② 审核班组钢筋下料单。

③ 严格按设计要求、03G101-1 平法要求开料，保证各处钢筋锚固符合要求。

④ 锚固长度不够的要重新开料或焊接加长，或适当调整钢筋位置。

⑤ 墙、柱筋伸出楼面长度不够的要在砼浇灌前及时预插以保证上端的长度。

合格标准：如下图

钢筋锚固的方式及长度均满足设计、平法要求。

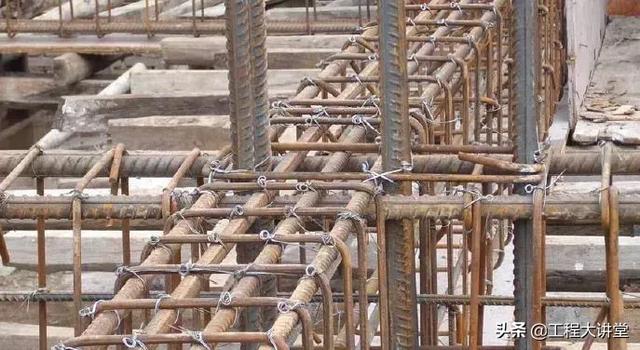

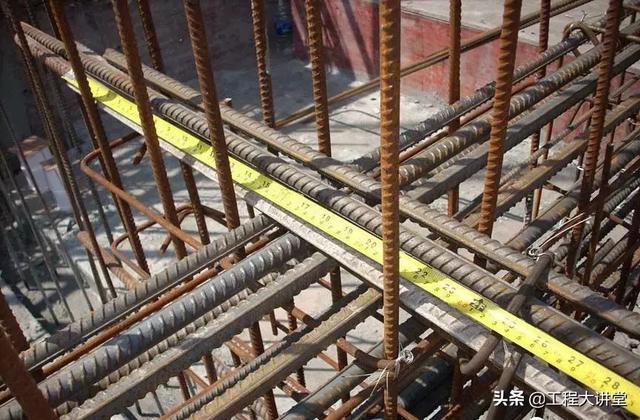

次梁入主梁的锚固长度符合要求。

次梁入主梁的锚固长度符合要求。

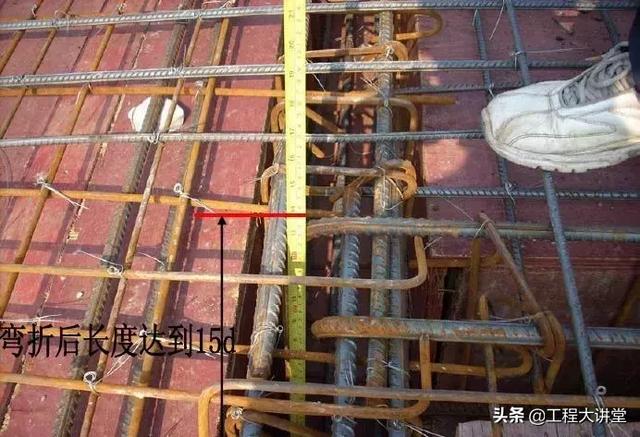

梁入墙锚固长度满足要求，弯折段也达到15d。

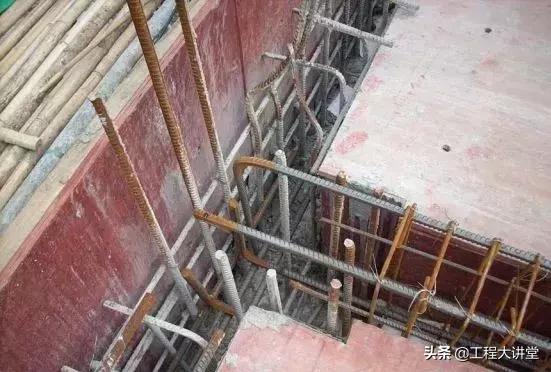

墙柱钢筋顶部伸出墙面长度及顶部锚固方式符合要求。

2、墙、柱主受力钢筋安装质量标准及通病防治

质量通病：

① 固定钢筋措施不可靠，或浇筑砼时被振动器或其他东西碰歪撞斜没有及时复位校正，下层墙、柱伸出钢筋位置偏离设计要求过大，与上层墙、柱钢筋搭接不上。

② 基础预插钢筋歪斜或跑位。

③ 剪力墙水平钢筋长度不够。

④ 墙、柱钢筋间距不均，过大或过小，绑扎不竖直。

⑤ 主受力钢筋大小配料错误，或漏筋。

⑥ 墙、柱截面尺寸有变化时，主筋弯折不当，不符合要求。

⑦ 偏位钢筋处理不当。

⑧ 墙柱竖向受力钢筋，相邻钢筋接头未按要求错开或错开距离不符合要求。

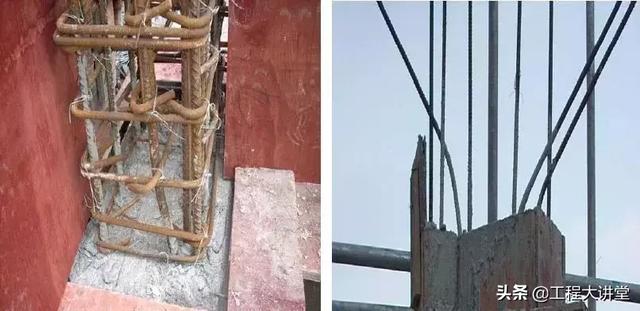

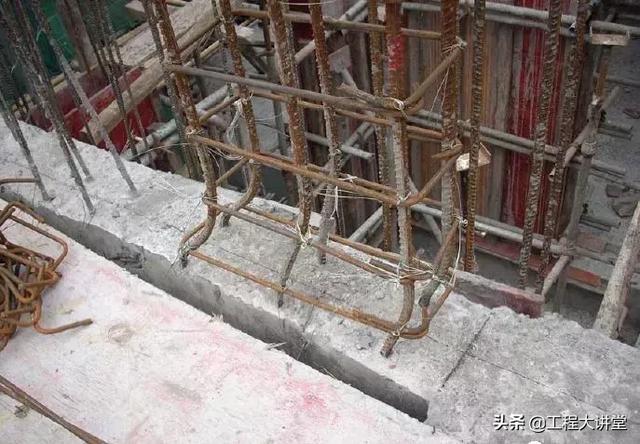

剪力墙端柱钢筋严重偏位，未经正确处理。

剪力墙钢筋偏位较严重，处理方式不符合要求，第一条水平筋离根部距离太大。

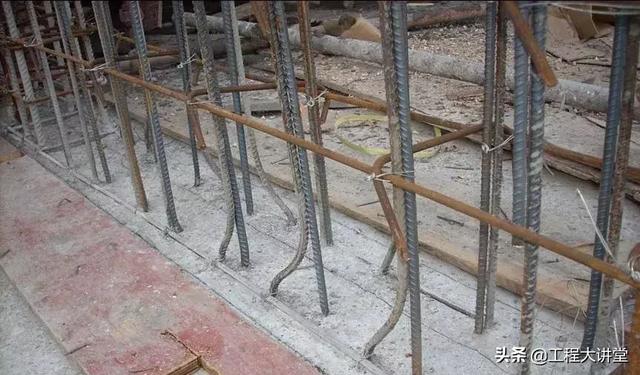

墙预插筋歪斜，一端偏轴线。

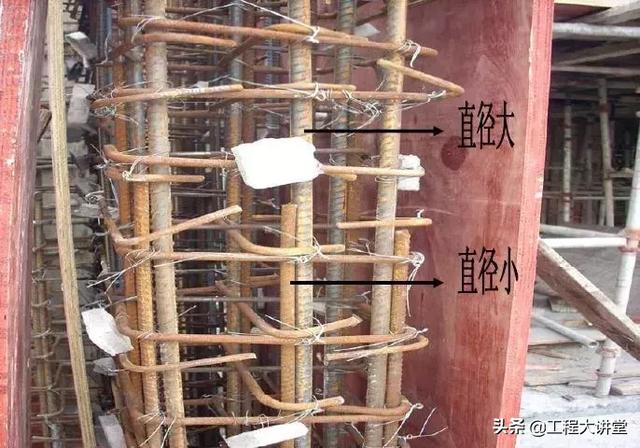

下层伸出钢筋小于上层钢筋时，搭接位置应在下层。

墙柱砼浇筑时受力钢筋未及时复位，导致钢筋偏位。

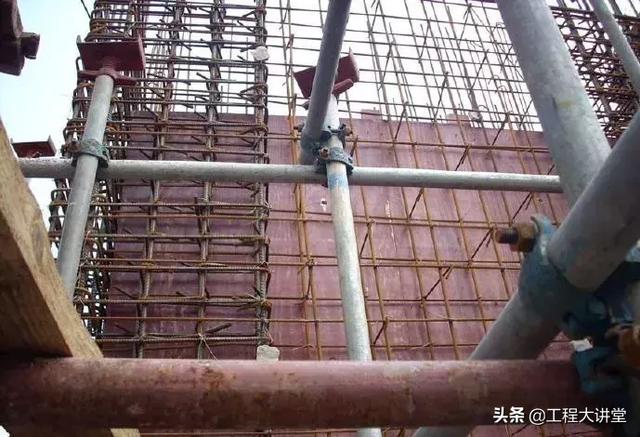

剪力墙受力钢筋间距混乱、大小不一，沿墙长向偏位较大。

墙柱钢筋相邻接头错开只有460mm，未达到35d、500mm要求。

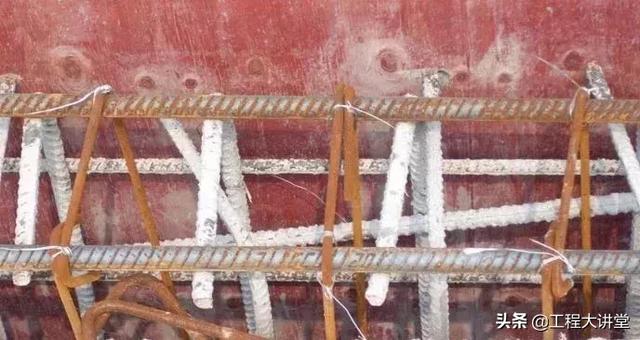

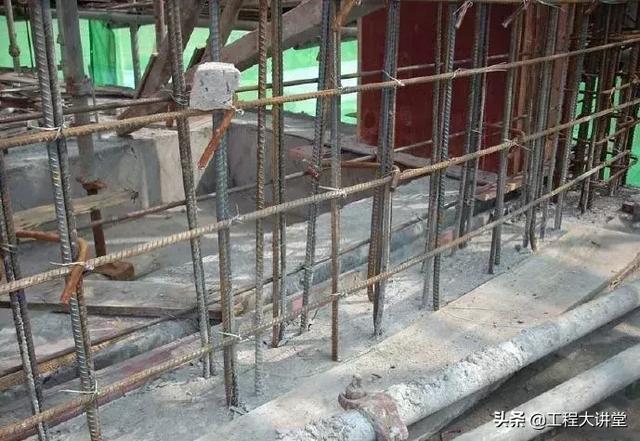

钢筋偏位简单放置弯钩钢筋，处理不符合要求。

剪力墙水平钢筋长度不够，未到端柱边缘。

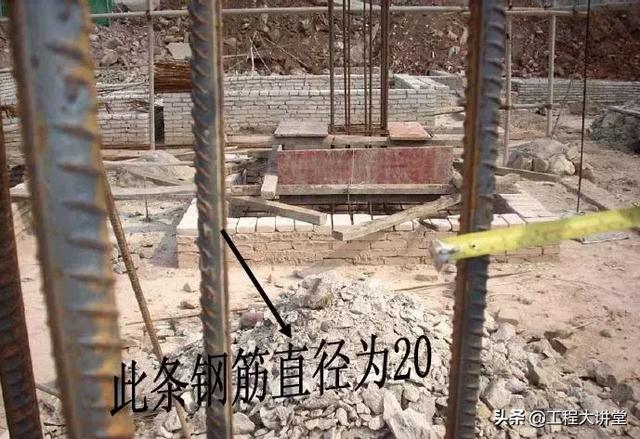

钢筋用料错误，此柱应全为22的三级钢，其中一条用错为20的钢筋。

防治措施：

① 按设计要求将墙、柱断面边框尺寸线标在各层楼面上，然后把墙柱从下层伸上来的纵筋用两个箍筋或定位水平筋分别在本层楼面标高及以上500 mm处与各纵筋点焊固定，以保证各纵向受力筋的位置。

② 基础部分墙柱插筋应为短筋插接，逐层接筋，并应用使其插筋骨架不变形的定位箍筋点焊固定，还可采取加箍、加临时支撑等稳固的支顶措施。

③ 按要求制作箍筋，与柱子纵筋绑扎必须牢固。

④ 剪力墙水平钢筋的长度必须严格按图纸要求下料，不够长的应及时拆除重做。

⑤ 墙柱筋已发生偏位的应进行植筋处理，不能简单的设置一条七字钩钢筋绑扎在根部。

⑥ 柱与梁、墙相交时，应按柱钢筋包住梁、墙钢筋的原则。

⑦ 砼浇筑之前要做好钢筋的隐蔽验收工作，确保钢筋安装质量。

合格标准：如下图

① 墙、柱主受力钢筋位置准确，定位、绑扎牢固。

② 钢筋大小、等级、形状、尺寸、数量、锚固长度、接头位置、下料长度等符合设计要求。墙柱钢筋接头错开至少500mm且不小于35d。

③ 剪力墙双排钢筋之间应绑拉筋或支撑筋，其纵横间距不大于600mm。

④ 剪力墙水平筋在两端头、转角、十字节点、连梁等部位的锚固长度以及洞口

周围加固筋等，均符合设计抗震要求。

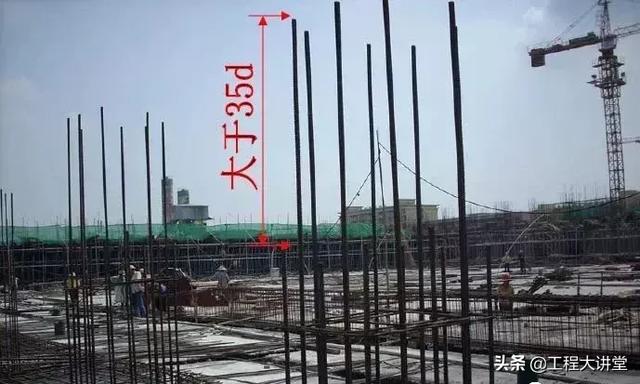

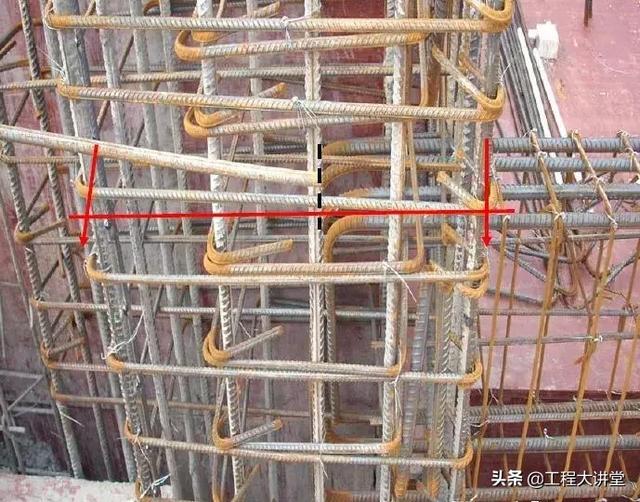

墙柱筋相邻接头相互错开长度符合要求。

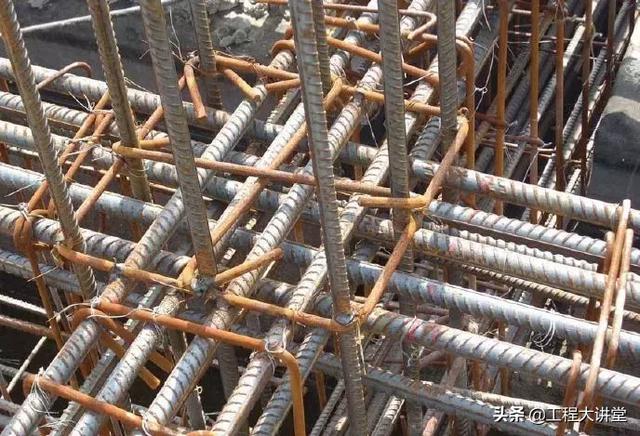

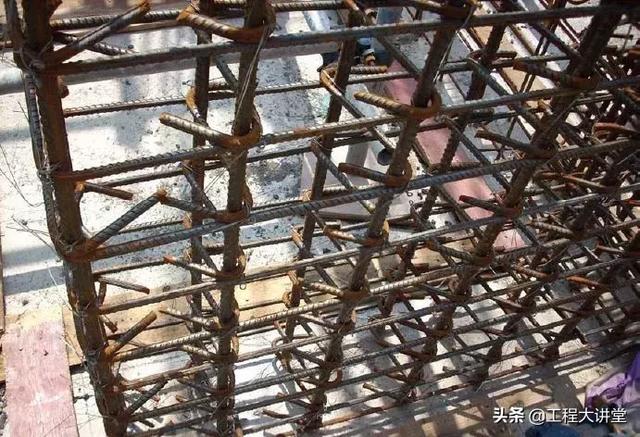

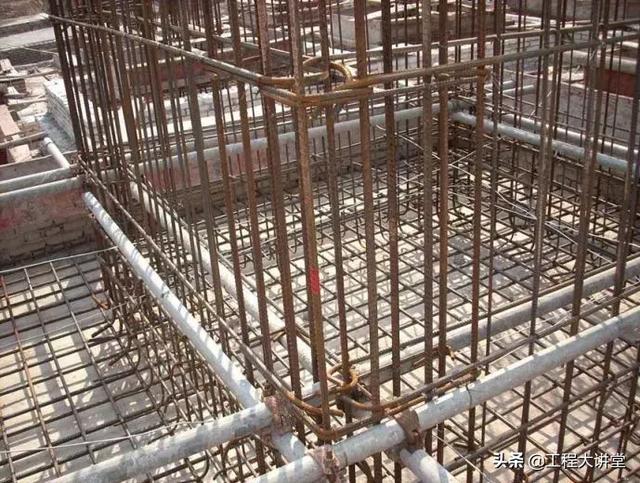

柱筋定位牢固、位置准确、间距均匀。

柱头砼施工完成后钢筋完全复位，符合要求。

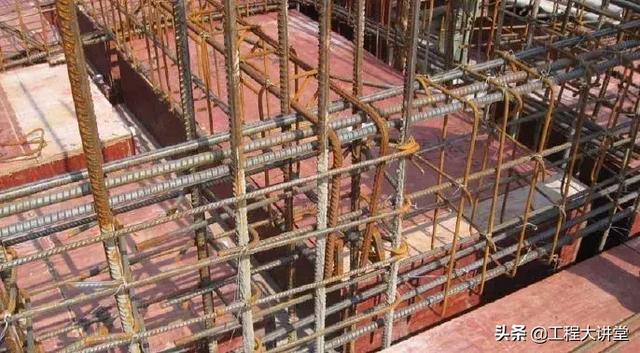

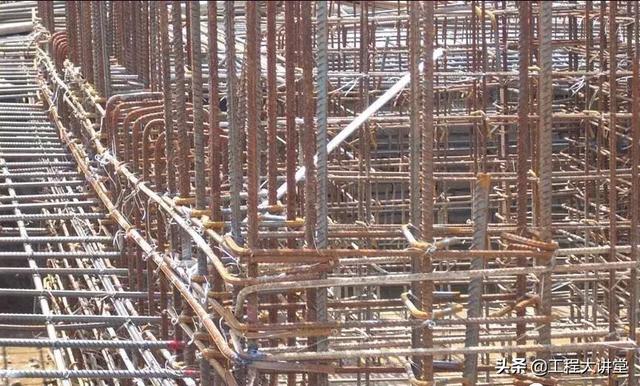

剪力墙竖向钢筋、水平筋分布均匀，位置准确，拉筋到位、安装合理。

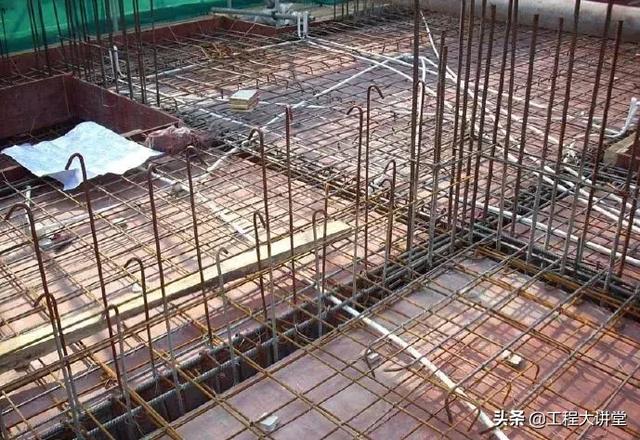

剪力墙伸出楼面钢筋分布均匀、长度符合要求、有效定位、相邻钢筋相互错开。

墙竖筋分布均匀，水平筋绑扎水平、间距均匀符合要求。

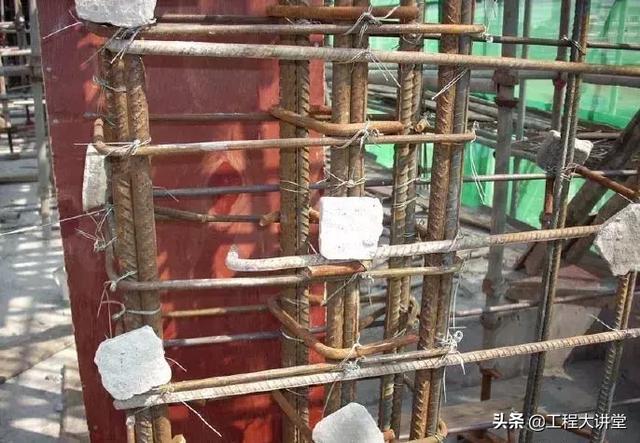

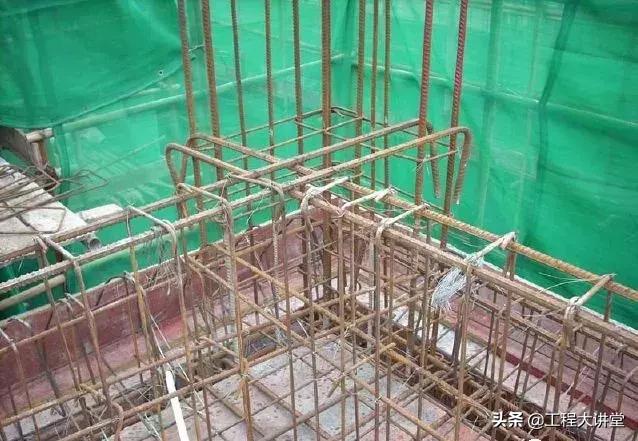

柱纵筋定位可靠、绑扎牢固、竖向垂直。

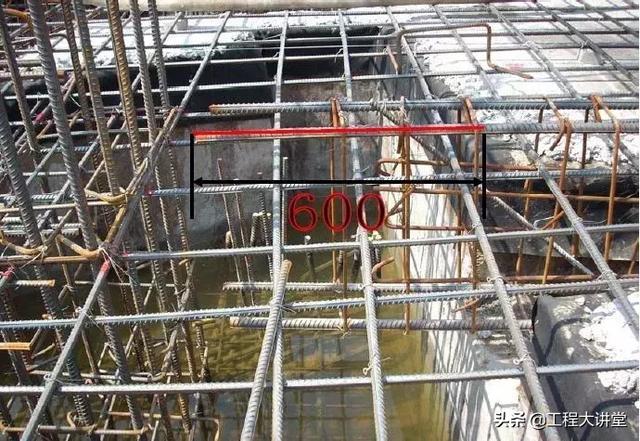

墙竖筋分布均匀，水平筋绑扎水平、间距均匀，拉筋间距小于600符合要求。
